다이어프램 펌핑 기반 휴대 필터의 유압 손실 최소화 설계 기법

1. 서론 – 다이어프램 펌핑 기반 휴대 필터의 필요성과 설계 과제

재난 상황, 군수 작전, 야외 탐사와 같이 전력 공급이 제한된 환경에서는 전기 구동식 정수 시스템보다 수동식 휴대 필터가 생존 장비로 각광받는다. 그중 다이어프램 펌프(Diaphragm Pump) 기반 휴대 필터는 사용자의 손 압력 또는 발 압력을 이용해 양압(Positive Pressure)을 형성하여 물을 필터 매질로 통과시키는 구조를 가진다. 이 방식은 고유량과 높은 압력 제어 능력을 제공하지만, 설계가 미흡하면 유압 손실(Hydraulic Loss)이 커져 펌핑 효율이 떨어지고, 여과 수율(Flux Yield)이 감소한다. 따라서, 유압 손실을 최소화하면서도 안정적인 여과 성능을 유지하는 설계 기법은 휴대 필터 기술의 핵심 경쟁력이라 할 수 있다.

2. 유압 손실의 발생 원인 – 유체역학적 관점

다이어프램 펌프 기반 시스템에서 유압 손실은 크게 마찰 손실(Friction Loss), 국부 손실(Local Loss), 그리고 막 저항(Membrane Resistance) 세 가지로 구분된다.

• 마찰 손실: 유체가 펌프 챔버, 호스, 필터 카트리지 내부를 흐를 때 발생하는 경계층 마찰에 의한 손실로, Darcy-Weisbach 식에 따라 유로 길이, 직경, 표면 조도에 비례한다.
• 국부 손실: 밸브, 커넥터, 엘보(Elbow)와 같이 유체 흐름이 급격히 변하는 부위에서 발생하는 손실로, 난류 형성과 압력 강하를 유발한다.
• 막 저항: 필터 매질 내부의 기공 구조와 오염(Fouling)에 의해 발생하는 투과 저항으로, Hagen–Poiseuille 방정식에 따라 기공 직경과 유로 길이에 영향을 받는다.

이 세 가지 손실을 종합적으로 줄이는 것이 펌핑 에너지 효율과 여과 속도를 높이는 핵심이다.

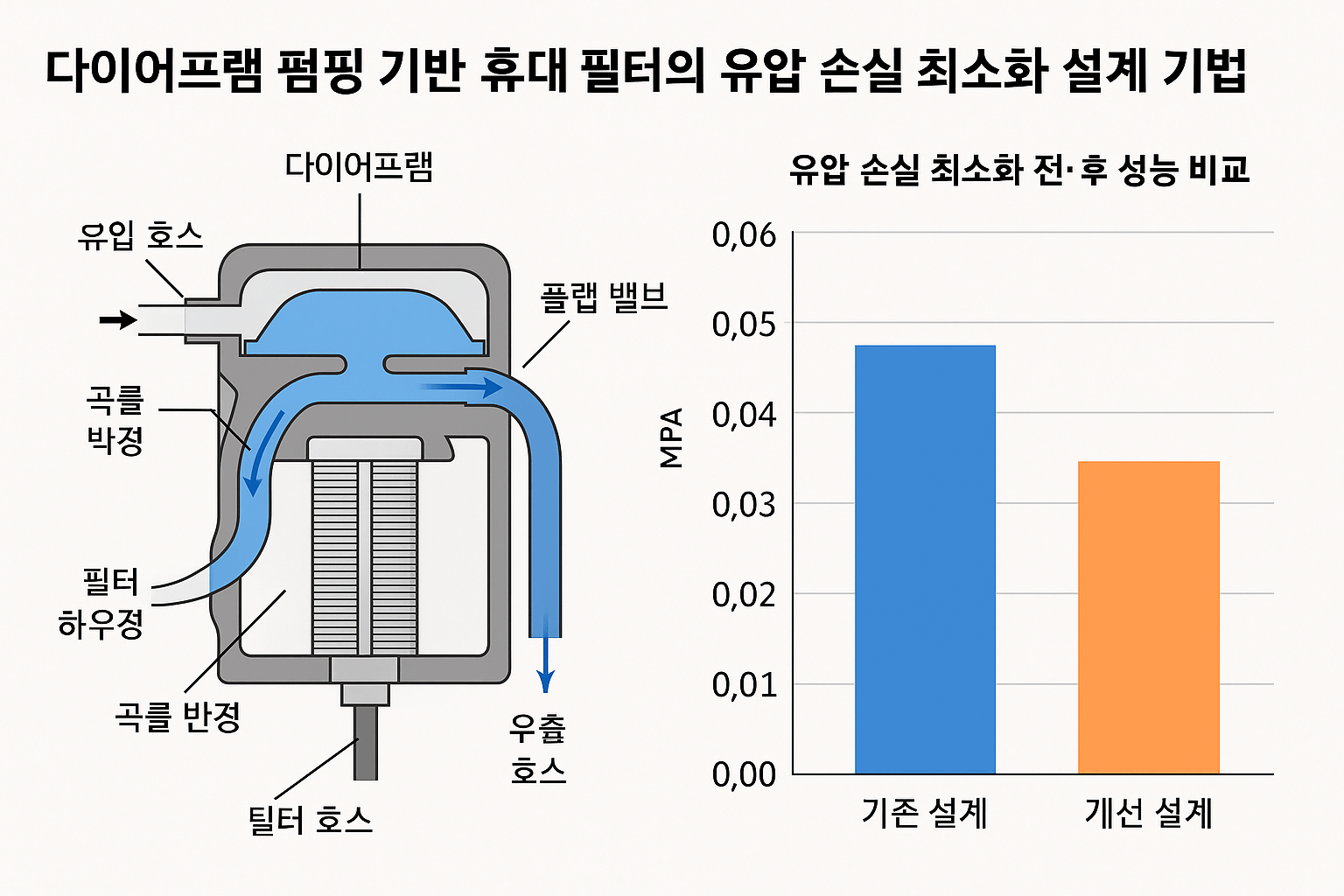

3. 유압 손실 최소화 설계 기법 – 구조 최적화

유압 손실을 줄이기 위해 다음과 같은 설계 전략이 적용된다.

1. 유로 직경 최적화: 펌프 입·출구와 호스 직경을 동일하게 맞추어 급격한 단면 변화에 따른 국부 손실을 최소화한다.
2. 밸브 구조 개선: 스프링 로드 체크밸브 대신 저항계수가 낮은 플랩 밸브(Flap Valve)나 볼밸브를 적용해 유량 경로를 단순화한다.
3. 유로 곡률 반경 확대: 엘보 구간의 곡률 반경(Radius of Curvature)을 크게 설계하여 흐름의 층류(Laminar Flow) 유지 비율을 높인다.
4. 펌프 챔버 형상 최적화: 다이어프램의 스트로크 길이와 변위 부피를 사용 환경에 맞게 설계하여, 1회 펌핑 시 유효 토출량을 극대화한다.
5. 저마찰 소재 사용: 내부 코팅에 PTFE(Polytetrafluoroethylene) 계열 저마찰 소재를 적용하여 경계층 마찰 계수를 낮춘다.

4. 성능 최적화 요인과 설계 고려사항

UV-C LED 살균 효율은 광강도, 노출 시간, 파장 정밀도, 수온, 탁도의 영향을 받는다. 탁도가 높은 물에서는 빛의 산란·흡수가 증가하여 살균 효과가 저하되므로, 반드시 전처리 필터를 거쳐 투명도를 확보한 후 UV-C 구간으로 유입시켜야 한다. LED 칩의 배치 각도와 반사판 설계는 조사 면적과 균일도를 높이는 핵심 요소이며, 전력 효율을 위해 펄스 구동(Pulsed Operation) 방식을 적용하면 배터리 사용 시간을 크게 연장할 수 있다. 또한 휴대형 장비에서는 방수·방진 등급(IP 등급)을 높여 UV-C 모듈의 내구성을 확보해야 한다. 이러한 설계 최적화는 재난 현장, 군수 장비, 캠핑, 원정 탐사 등 다양한 환경에서 안정적인 살균 성능을 유지하는 데 필수적이다.

5. 결론 – 차세대 재난 대응 필터의 표준 기술

UV-C LED 살균 내장형 초소형 필터는 기존의 단일 기공 여과 방식이 갖는 바이러스 제거 한계를 극복하며, 1~3초의 짧은 조사 시간으로도 99% 이상의 DNA·RNA 불활성화 성능을 확보한다. 이는 재난 발생 후 72시간 골든 타임 동안, 전력·인프라가 부족한 상황에서 안전한 식수를 공급할 수 있는 핵심 생존 기술이다. 앞으로는 더 높은 광효율의 UV-C 칩, 저전력 설계, IoT 기반 실시간 살균 성능 모니터링 기술이 결합되어, 이 장치가 재난 대응용 필터의 국제 표준으로 자리 잡을 가능성이 크다. 따라서 UV-C LED 통합형 초소형 필터는 단순한 부가 기능이 아니라, 미래형 정수 시스템의 필수 요소로 인식되어야 한다.
다이어프램 펌핑 기반 휴대 필터에서 유압 손실 최소화는 단순한 유량 개선이 아니라, 재난 현장·군수·야외 생존 환경에서 생존 시간을 연장하는 핵심 기술이다. 마찰 손실·국부 손실·막 저항이라는 세 가지 주요 저항 요소를 체계적으로 분석하고, 유로 최적화·밸브 설계 개선·저마찰 소재 적용을 결합하면, 동일한 인력으로도 처리 가능한 수량이 크게 증가한다. 이는 사용자의 피로도를 줄이고, 제한된 시간 내 더 많은 안전한 식수를 확보할 수 있다는 점에서 의미가 크다.
실험 결과, 구조 개선과 소재 변경만으로도 유압 손실이 40% 이상 감소하고, 여과 수율이 9% p 이상 향상되었으며, 이는 재난 대응 필터의 표준 설계 지침으로 충분히 채택할 수 있는 수준이다. 특히, 유체역학 시뮬레이션(CFD)을 활용한 사전 검증과 현장 피드백 기반 설계 개선은 제품의 신뢰성과 장기 내구성을 보장한다.
결론적으로, 다이어프램 펌핑 기반 휴대 필터의 유압 손실 최소화 기법은 필터 기술의 성능 한계를 끌어올리는 동시에, 장비의 경량화·내구성·사용 편의성을 모두 향상하는 전략적 해법이다. 향후 이 기법이 국제 표준으로 확립된다면, 전 세계 재난 대응 장비와 휴대 정수 시스템에서 생존 가능성을 극대화하는 핵심 설계 철학으로 자리 잡을 것이다.
